熔爐電熱輻射管

熔爐電熱輻射管的內芯是由U型軸焊接的電阻絲和陶瓷支撐而成的，內芯與外保護套之間沒有屏蔽，散熱性能好。

熔爐電熱輻射管工作環境：

熔爐電熱輻射管的表麵工作溫度能達到1200度左右，實際工作溫度為1000度左右，支撐架是由高鋁陶瓷件組成的。

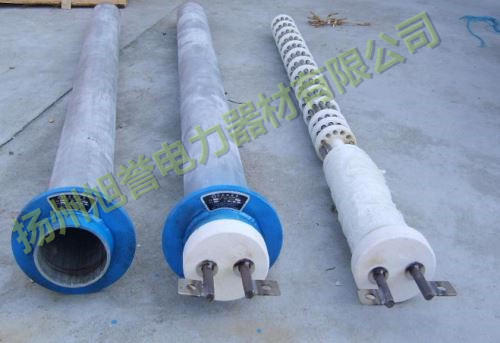

熔爐電熱輻射管產品外觀：

1、熔爐電熱輻射管是由耐熱合金鋼套管和鑄鋁電加熱器組成，加熱武器的工作環境一般都是由φ3-5  mm的電熱絲組成的，繞在有螺旋溝槽的耐熱絕緣陶瓷管芯上上，工作的電壓環境是恒定的220V，功率一般是5-7KW。

2、帶狀螺旋環繞電熱輻射管的形狀與上麵的形狀基本上是一致的，但是加了一個螺旋的電阻帶，電阻帶的厚度一般為1-3mm，寬度為10-12mm。

3、軸向波折形籠櫃式電熱輻射管的形狀就是把電阻絲變成U型形狀串入陶瓷支撐盤中，然後中間用加熱棒進行固定。

熔爐電熱輻射管特點：

1、采用優秀的無縫冷拔耐熱鋼管，能夠在溫度為1000-1200度的環境內工作;

2、內芯的電阻絲形狀為U型排列，電阻絲與陶瓷架之間沒有屏蔽，電阻絲與爐膛的溫差比較小;

3、該款高溫電熱輻射管采用了8000h以上的輻射管使用的電熱合金材料，具有較高的電阻率，能夠有效提高電熱轉化率。

4、輻射管放置在套管內，傳熱過程與一般散落在外麵的元件不同，熱屏蔽性功能較大。

5、Cr20Ni80的使用溫度在500-800之間，性能穩定，卻均勻。

熔爐電熱輻射管優點：

1、對爐內的氣溫控製程度高;

2、在安裝和維修的時候特別方便，而且密封效果極佳，不會造成裏麵的熱量散發出來;

3、加熱的能力強，完成的效率高，節約了耐熱鋼材的消耗。

熔爐電熱輻射管使用手冊

在使用時

要禁止高溫電熱輻射管的超時、超負荷工作，爐內的溫度超過400°的時候，想要冷卻的時候禁止急速冷卻。在裝出料的過程中，不要碰到高溫電熱輻射管。在工作的過程中，要注意紅綠燈要有規律的交換，因為紅綠燈交換才能保證輻射管不被燒壞。如果把高溫電熱輻射管使用在容量超過100kw的爐子的時候，每個加熱區最好都要使用檢查用的電流表。

在保養時

高溫電熱輻射管在使用一段時候，要注意它的保養與維修工作。在使用三四個月後，要抽出輻射管，把輻射管裏的灰塵倒出來，並且要把輻射管來個180°的翻身使用;在拆卸輻射管的時候一定要小心;三四個月使用後，要交換輻射管的正負極;定期檢測零部件，看看他們的鬆緊情況。

計算熱負荷強度的步驟如下：

1、計算需要的基本數據;

2、根據數據算出電熱元件的工作條件，讓後選用，得出電阻修正係數;

3、計算出材料總電阻=U2 Ct/P;

4、計算出電熱元件總麵積FO;

5、表麵負荷w= P/FO，表麵負荷越大，選擇直徑大的絲徑。

熔爐電熱輻射管常見故障的解決方法:

1、1、元件短路：

產生元件短路的原因主要有以下幾種情況：電阻絲與鋼管接觸、電阻絲在兩根芯管之間過渡不當或是耐熱芯管斷裂了。解決上述問題的解決方案分別如下：把電阻絲繞緊紮好，不要與鋼管產生接觸;改變過渡的方式;選擇質量好的材料去把斷裂的材料換掉。

2、輻射管變形：

輻射管變形的原因主要是輻射管材質不好或是吊放的方法不好，受力不當。解決的方案主要是選擇好的材料，選用合適的吊放方式，必要時可以借助支撐架。
